24.1.15. تحويل السحب النقطية

تنبيه

يتطلب تشغيل هذه الخوارزميات تثبيت QGIS مع PDAL >= 2.5.0 (انظر قائمة Help ► About).

24.1.15.1. تحويل الصيغة

Added in 3.32

تحوّل سحابة نقاط إلى صيغة ملف مختلفة، كأن تُنشئ ملف .LAZ مضغوطًا.

المعاملات

Label

اﻷسم

النوع

وصف

الطبقة المدخلة

INPUT

[point cloud]

طبقة السحابة النقطية المدخلة المراد تحويلها

المحوَّلة

OUTPUT

[point cloud]

الافتراضي: [Save to temporary file]

حدّد ملف السحابة النقطية المراد استخدامه كمخرجات. أحد الخيارات التالية:

  • الحفظ في ملف مؤقت

  • الحفظ في ملف…

المخرجات

Label

اﻷسم

النوع

وصف

المحوَّلة

OUTPUT

[point cloud]

طبقة السحابة النقطية الناتجة بصيغة ملف معدّلة. الصيغ المدعومة حاليًا هي .LAS و .LAZ و .COPC.LAZ و .VPC.

شيفرة Python

معرّف الخوارزمية: pdal:convertformat

import processing
processing.run("algorithm_id", {parameter_dictionary})

يُعرض معرّف الخوارزمية عند تمرير المؤشر فوق الخوارزمية في صندوق أدوات المعالجة. ويوفّر قاموس المعاملات أسماء المعاملات (NAME) وقيمها. انظر استخدام خوارزميات المعالجة من وحدة التحكم لمعرفة تفاصيل تشغيل خوارزميات المعالجة من وحدة تحكم Python.

24.1.15.2. التصدير إلى طبقة شبكية

Added in 3.32

تصدّر بيانات السحابة النقطية إلى شبكة نقطية (raster) ثنائية الأبعاد بحجم خلية وفق الدقة المكانية المعطاة، مع كتابة القيم من السمة المحددة.

../../../../_images/point_cloud_exportraster.png

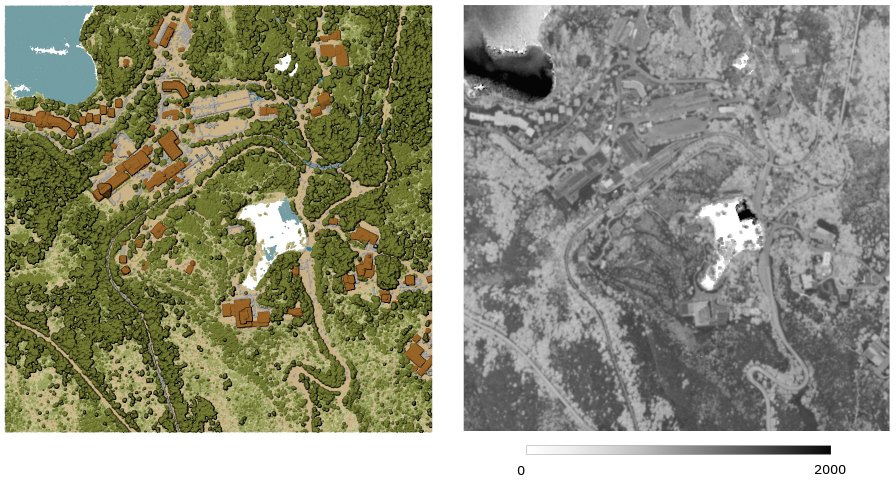

شكل 24.41 طبقة شبكية ناتجة باستخدام سمة الشدة (Intensity) للنقاط

المعاملات

المعاملات الأساسية

Label

اﻷسم

النوع

وصف

الطبقة المدخلة

INPUT

[point cloud]

طبقة السحابة النقطية المدخلة المراد تصديرها

السمة

ATTRIBUTE

[field] [enumeration]

حقل من طبقة السحابة النقطية تُستخرج منه القيم

الدقة المكانية للطبقة الشبكية للكثافة

RESOLUTION

[numeric: double]

الافتراضي: 1.0

حجم خلية الطبقة الشبكية الناتجة

حجم البلاطة للتشغيل المتوازي

TILE_SIZE

[numeric: integer]

الافتراضي: 1000

المصدَّرة

OUTPUT

[raster]

الافتراضي: [Save to temporary file]

حدّد الملف الشبكي المراد تصدير البيانات إليه. أحد الخيارات التالية:

  • الحفظ في ملف مؤقت

  • الحفظ في ملف…

المعاملات المتقدمة

Label

اﻷسم

النوع

وصف

تعبير الترشيح

اختياري

FILTER_EXPRESSION

[expression]

تعبير PDAL لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

امتداد القص

اختياري

FILTER_EXTENT

[extent]

امتداد خريطة لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

الطرق المتاحة هي:

  • Calculate from layer…: يستخدم امتداد طبقة محمّلة في المشروع الحالي

  • Calculate from layout map…: يستخدم امتداد عنصر خريطة في التخطيط في المشروع النشط

  • Calculate from bookmark…: يستخدم امتداد إشارة مرجعية محفوظة

  • استخدام امتداد لوحة الخريطة

  • الرسم على لوحة الخريطة: انقر واسحب لرسم مستطيل يحدد المنطقة المراد أخذها في الحسبان

  • أدخل الإحداثيات بالشكل xmin, xmax, ymin, ymax

الإحداثي X لأصل البلاطة للتشغيل المتوازي

اختياري

ORIGIN_X

[numeric: double]

الإحداثي Y لأصل البلاطة للتشغيل المتوازي

اختياري

ORIGIN_Y

[numeric: double]

المخرجات

Label

اﻷسم

النوع

وصف

المصدَّرة

OUTPUT

[raster]

الطبقة الشبكية الناتجة التي تُصدَّر إليها معالم طبقة السحابة النقطية. الصيغة المدعومة حاليًا هي .TIF.

شيفرة Python

معرّف الخوارزمية: pdal:exportraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

يُعرض معرّف الخوارزمية عند تمرير المؤشر فوق الخوارزمية في صندوق أدوات المعالجة. ويوفّر قاموس المعاملات أسماء المعاملات (NAME) وقيمها. انظر استخدام خوارزميات المعالجة من وحدة التحكم لمعرفة تفاصيل تشغيل خوارزميات المعالجة من وحدة تحكم Python.

24.1.15.3. التصدير إلى طبقة شبكية (باستخدام التثليث)

Added in 3.32

تصدّر بيانات السحابة النقطية إلى شبكة نقطية (raster) ثنائية الأبعاد باستخدام تثليث النقاط ثم استيفاء قيم الخلايا من المثلثات.

ملاحظة

قد يكون استخدام هذه الخوارزمية أبطأ إذا كنت تتعامل مع مجموعة بيانات كبيرة. إذا كانت سحابة النقاط لديك كثيفة، يمكنك تصدير نقاط سطح الأرض كطبقة شبكية باستخدام خوارزمية التصدير إلى طبقة شبكية.

../../../../_images/point_cloud_exportrastertin.png

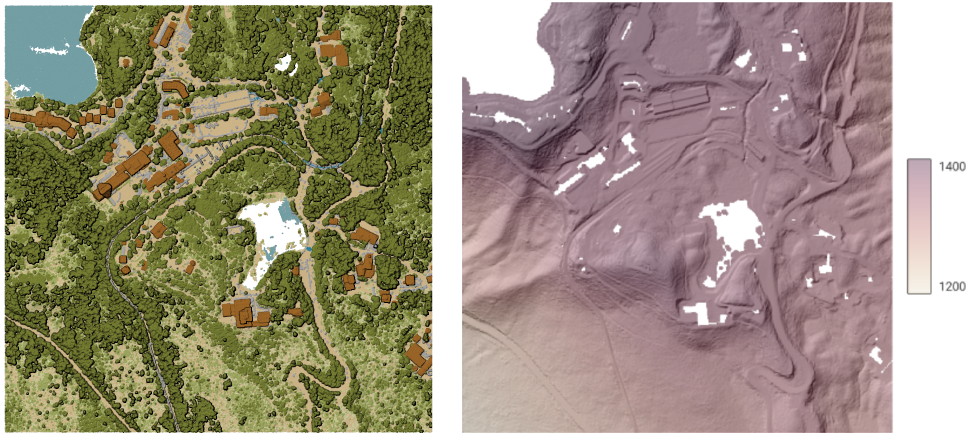

شكل 24.42 طبقة شبكية للتضاريس ناتجة عن تثليث السحابة النقطية

المعاملات

المعاملات الأساسية

Label

اﻷسم

النوع

وصف

الطبقة المدخلة

INPUT

[point cloud]

طبقة السحابة النقطية المدخلة المراد تصديرها

الدقة المكانية للطبقة الشبكية للكثافة

RESOLUTION

[numeric: double]

الافتراضي: 1.0

حجم خلية الطبقة الشبكية الناتجة

حجم البلاطة للتشغيل المتوازي

TILE_SIZE

[numeric: integer]

الافتراضي: 1000

المصدَّرة

OUTPUT

[raster]

الافتراضي: [Save to temporary file]

حدّد الملف الشبكي المراد تصدير البيانات إليه. أحد الخيارات التالية:

  • الحفظ في ملف مؤقت

  • الحفظ في ملف…

المعاملات المتقدمة

Label

اﻷسم

النوع

وصف

تعبير الترشيح

اختياري

FILTER_EXPRESSION

[expression]

تعبير PDAL لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

امتداد القص

اختياري

FILTER_EXTENT

[extent]

امتداد خريطة لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

الطرق المتاحة هي:

  • Calculate from layer…: يستخدم امتداد طبقة محمّلة في المشروع الحالي

  • Calculate from layout map…: يستخدم امتداد عنصر خريطة في التخطيط في المشروع النشط

  • Calculate from bookmark…: يستخدم امتداد إشارة مرجعية محفوظة

  • استخدام امتداد لوحة الخريطة

  • الرسم على لوحة الخريطة: انقر واسحب لرسم مستطيل يحدد المنطقة المراد أخذها في الحسبان

  • أدخل الإحداثيات بالشكل xmin, xmax, ymin, ymax

الإحداثي X لأصل البلاطة للتشغيل المتوازي

اختياري

ORIGIN_X

[numeric: double]

الإحداثي Y لأصل البلاطة للتشغيل المتوازي

اختياري

ORIGIN_Y

[numeric: double]

المخرجات

Label

اﻷسم

النوع

وصف

المصدَّرة (باستخدام التثليث)

OUTPUT

[raster]

الطبقة الشبكية الناتجة التي تُصدَّر إليها معالم طبقة السحابة النقطية. الصيغة المدعومة حاليًا هي .TIF.

شيفرة Python

معرّف الخوارزمية: pdal:exportrastertin

import processing
processing.run("algorithm_id", {parameter_dictionary})

يُعرض معرّف الخوارزمية عند تمرير المؤشر فوق الخوارزمية في صندوق أدوات المعالجة. ويوفّر قاموس المعاملات أسماء المعاملات (NAME) وقيمها. انظر استخدام خوارزميات المعالجة من وحدة التحكم لمعرفة تفاصيل تشغيل خوارزميات المعالجة من وحدة تحكم Python.

24.1.15.4. التصدير إلى طبقة متجهية

Added in 3.32

تصدّر بيانات السحابة النقطية إلى طبقة متجهية ذات نقاط ثلاثية الأبعاد (GeoPackage)، مع سمات إضافية اختياريًا.

../../../../_images/point_cloud_exportvector.png

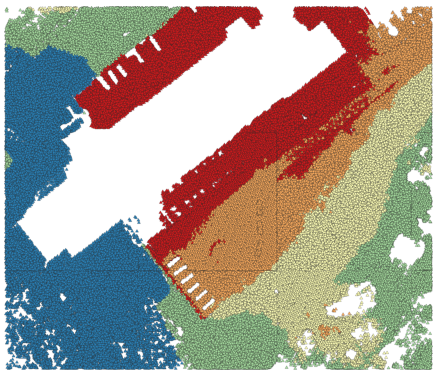

شكل 24.43 تصدير السحابة النقطية (نقاط سطح الأرض) إلى طبقة متجهية مرمّزة بحسب الارتفاع

المعاملات

المعاملات الأساسية

Label

اﻷسم

النوع

وصف

الطبقة المدخلة

INPUT

[point cloud]

طبقة السحابة النقطية المدخلة المراد تصديرها

السمة

اختياري

ATTRIBUTE

[field] [list]

حقل واحد أو أكثر من طبقة السحابة النقطية لتصديره مع النقاط.

المصدَّرة

OUTPUT

[vector]

الافتراضي: [Save to temporary file]

حدّد الملف المتجهي المراد تصدير البيانات إليه. أحد الخيارات التالية:

  • الحفظ في ملف مؤقت

  • الحفظ في ملف…

المعاملات المتقدمة

Label

اﻷسم

النوع

وصف

تعبير الترشيح

اختياري

FILTER_EXPRESSION

[expression]

تعبير PDAL لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

امتداد القص

اختياري

FILTER_EXTENT

[extent]

امتداد خريطة لتحديد مجموعة فرعية من المعالم في بيانات السحابة النقطية

الطرق المتاحة هي:

  • Calculate from layer…: يستخدم امتداد طبقة محمّلة في المشروع الحالي

  • Calculate from layout map…: يستخدم امتداد عنصر خريطة في التخطيط في المشروع النشط

  • Calculate from bookmark…: يستخدم امتداد إشارة مرجعية محفوظة

  • استخدام امتداد لوحة الخريطة

  • الرسم على لوحة الخريطة: انقر واسحب لرسم مستطيل يحدد المنطقة المراد أخذها في الحسبان

  • أدخل الإحداثيات بالشكل xmin, xmax, ymin, ymax

المخرجات

Label

اﻷسم

النوع

وصف

المصدَّرة

OUTPUT

[vector]

الطبقة المتجهية الناتجة التي تُصدَّر إليها معالم طبقة السحابة النقطية. الصيغة المدعومة حاليًا هي .GPKG.

شيفرة Python

معرّف الخوارزمية: pdal:exportvector

import processing
processing.run("algorithm_id", {parameter_dictionary})

يُعرض معرّف الخوارزمية عند تمرير المؤشر فوق الخوارزمية في صندوق أدوات المعالجة. ويوفّر قاموس المعاملات أسماء المعاملات (NAME) وقيمها. انظر استخدام خوارزميات المعالجة من وحدة التحكم لمعرفة تفاصيل تشغيل خوارزميات المعالجة من وحدة تحكم Python.
